QED XT25 kaiutinkaapeli, 3m pari

QED-kaiutinkaapelin tarina alkoi vuonna 1973, jolloin maailman ensimmäiset erikoiskaiutinkaapelit, QED 42 ja 79 Strand, julkaistiin. Tämän pitkäaikaisen brittiläisen kaiutinkaapeliperinnön pohjalta QED aloitti vuonna 1995 kattavan tutkimusohjelman kaapeliparametreihin. Vuonna 2017 julkaistiin ”The Sound of Science”, joka on 40-sivuinen valkoinen kirja, ja sisältää QED:n tutkimusmateriaalia jo vuodesta 1973 lähtien.



Raporteissa esitellään läpikotaisesti suunnitteluperiaatteet, jotka ovat viime aikoina johtaneet QED XT25 -kaiutinkaapelin kehittämiseen – uuden johtavan standardin keskihintaisten kaiutinkaapeleiden luokassa.



X-Tube ™ -teknologia tuli ensimmäisen kerran parrasvaloihin vuonna 2005, kun maailman tunnetuin keskihintainen kaiutinkaapeli, Silver Anniversary XT, lanseerattiin. Kyseinen kaapeli voitti What Hi-Fi -lehden vuoden hifituotteen palkinnon kolme vuotta peräkkäin. Samat suunnitteluperiaatteet ovat käytössä myös esimerkiksi palkituissa XT40 ja XT25 kaiutinkaapeleissa.



XT25 tekniikkaa

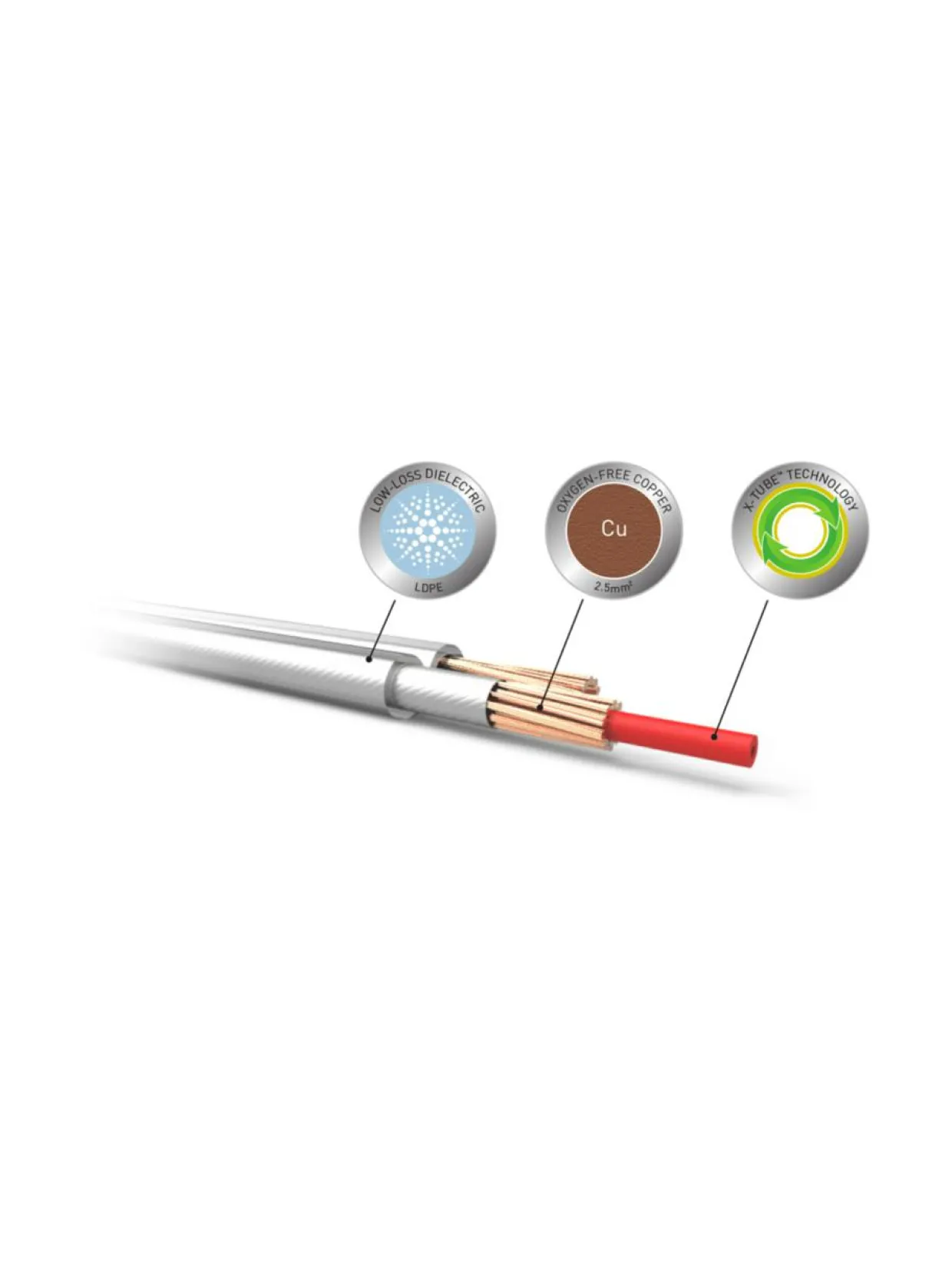

Taajuuden kasvaessa elektronit virtaavat yhä enemmän johtimen kehää kohti niin, että jos taajuus on tarpeeksi korkea, käytetään vain hyvin ohutta kerrosta johtimen ulkopinnassa. Tämä pinnan syvyys vaihtelee eri materiaaleilla kiinteällä taajuudella ja kuparissa se tarkoittaa, että jos johtimella on suurempi kuin 0,66 mm² poikkipinta-ala, kaikki alue ei ole käytettävissä analogisen musiikkisignaalin välittämiseksi. SA XT kaapelissa tämän ihovaikutuksen (skin effect) ongelma poistettiin tehokkaasti käyttämällä X-Tube ™ -teknologiaa, joka toimii sijoittamalla koko johtava materiaali onton eristyssauvan ympärille.



Alhainen DC-vastus



QED:llä tiedämme, että kaiutinkaapelin alhainen DC-vastus on ensiarvoisen tärkeää korkealaatuisen signaalinsiirron kannalta. Tämä johtuu siitä, että kaiutin näkyy taajuudesta riippuvana kuormituksena vahvistimelle, ja kaapeli muodostaa tämän kanssa muuttuvan ketjun. Jos vastuksen sallitaan olevan liian suuri, kaiuttimen taajuusvasteeseen tulee muutoksia, joita vahvistimen negatiivinen takaisinkytkentäsilmukka ei voi korjata. XT25:n poikkipinta-ala on laajennettu 2,5 mm2:ksi 99,999% happivapaata kuparia. Tämä alentaa uuden kaapelin DC-vastuksen erittäin matalalle tasolle ja parantaa näinollen musikaalista tarkkuutta.



Tekniset detaljit

Ulkohalkaisija: 3.96 mm

Silmukkaresistanssi: 13.4 m?/m

Kapasitanssi: 35.0 pF/m

Silmukkainduktanssi: 0.52 ?H/m

Häviöarvo @ 10 kHz: 0.0001

Johtimet: 10 x 19/0.13 mm

Eriste: LDPE kuori 100% Alumiini-Mylar kerroksella

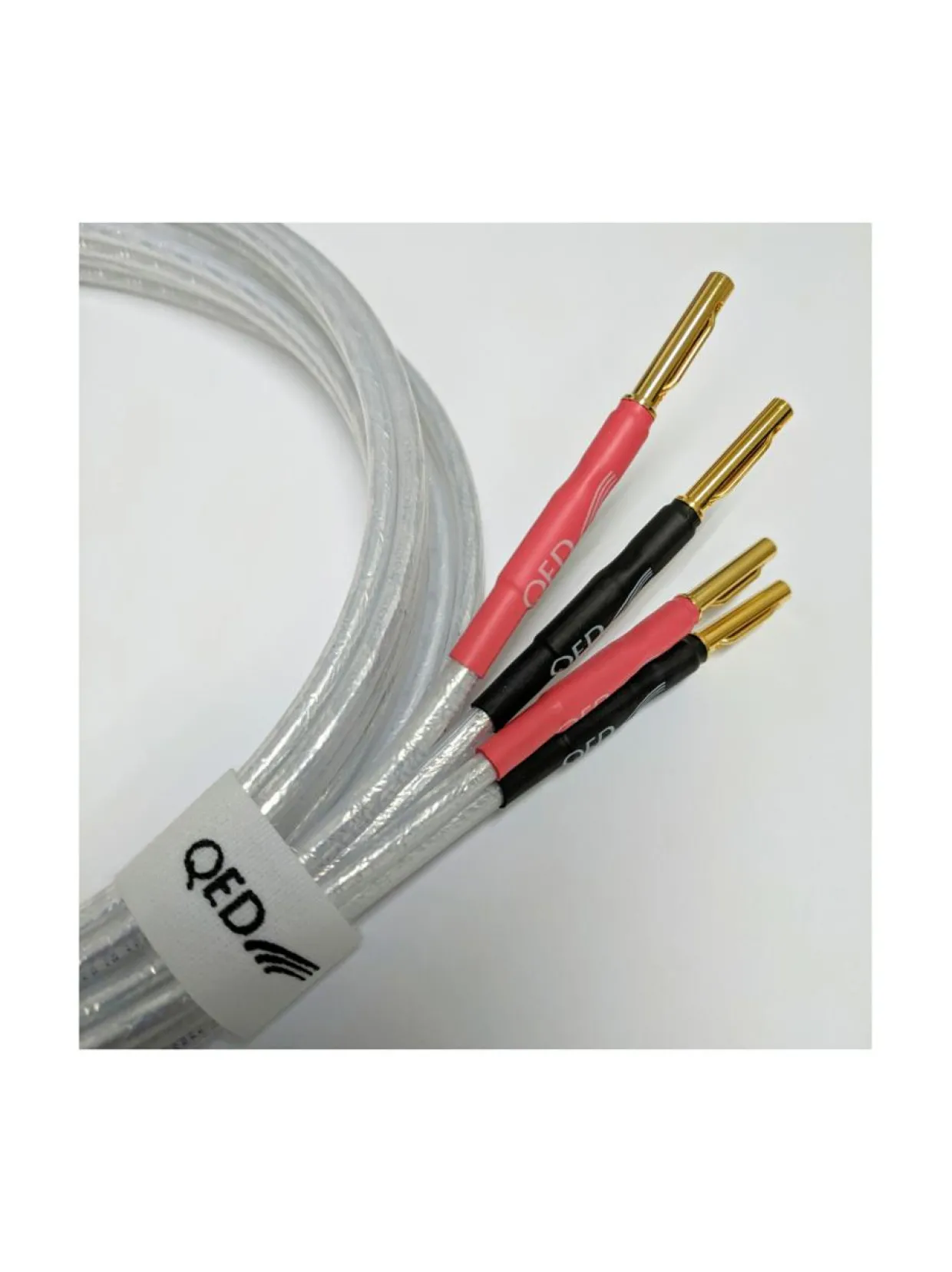

Liittimet: QED Airloc™ Forte banaaniplugit
